IO v6. Структура

Проекты последней версии 6 фреймворка оборачиваются в среду Docker и запускаются на сервере.
Разработка ведется там же, так как поднять подобную среду на локальном компьютере будет затруднительно, не развернув на нем всю архитектуру платформы.

Структура проекта

project
├── app
│   ├── bin
│   ├── class
│   ├── controller
│   ├── cron
│   ├── dictionary
│   ├── io
│   ├── lib
│   ├── model
│   ├── view
│   └── i.php
├── cache
├── ckfinder
├── css
├── elFinder
├── files
├── icon
├── img
├── js
├── systpls
├── template
├── .htaccess
├── checkserver.php
├── cron.php
├── conf.php
├── index.php
├── robots.php
├── error.html
└── mksymlink.sh
  • project/app: главная папка, где хранятся функциональные файлы проекта. Папка, которая содержит всю логику проекта.
  • project/app/bin: папка, содержащая bin скрипты.
  • project/app/class: папка, содержащая классы для работы с базой данных.
  • project/app/controller: папка, содержащая файлы по управлению страницами.
  • project/app/cron: папка, содержащая cron скрипты.
  • project/app/dictionary: папка, содержащая тексты переводов (файлы-словари фраз) на различные языки.
  • project/app/io: папка фреймворка.
  • project/app/lib: папка кастомных PHP библиотек проекта, которые по каким либо причинам нельзя установить через composer.
  • project/app/model: папка, содержащая файлы логики проекта / api.
  • project/app/view: папка, содержащая файлы интерфейсов UI. Папка, содержащая html шаблоны на основе шаблонизатора Twig.
  • project/app/i.php: файл персональных функций и констант проекта. Подробнее
  • project/cache: symlink на папку /var/cache/php, папка с кешем (шаблонизатора twig, mpdf и многих других).
  • project/ckfinder: symlink на библиотеку ckfinder во фреймворке (project/app/io/lib/ckfinder), папка файлового менеджера редактора текста CMS.
  • project/css: папка, содержащая CSS файлы проекта и фреймворка.
  • project/elFinder: symlink на библиотеку elFinder во фреймворке (project/app/io/lib/elFinder), папка файлового менеджера проекта.
  • project/elFinder2: symlink на библиотеку elFinder v2.1.55 во фреймворке (project/app/io/lib/elFinder2.1.55), папка файлового менеджера проекта (не совсем поняно зачем...).
  • project/files: папка, содержащая файлы, которые загружает пользователь.
  • project/icon: (не совсем понятно зачем...).
  • project/img: папка, содержащая изображения проекта и фреймворка.
  • project/js: папка, содержащая javascript файлы проекта и фреймворка.
  • project/systpls: symlink на папку фреймворка (project/app/io/systpls), папка, содержащая системные шаблоны CMS (независимо от подключения CMS).
  • project/template: symlink на папку CDN, папка, содержащая все шаблоны сайтов на CMS (если CMS подключена).
  • project/.htaccess: файл настроек для apache (неактуально).
  • project/checkserver.php: файл, отображающий название проекта (ранее использовался для проверки на наличие на сервере установленных библиотек, необходимых для работы проекта).
  • project/cron.php: файл, который запускает cron скрипты. Файл, обслуживающий автоматически выполняемые скрипты, которые выполняются через определенные промежутки времени. Данный файл запускается каждую минуту и в зависимости от настроек таблицы cron запускает скрипт.
  • project/conf.php: файл, содержащий конфигурационные данные. Является уникальным для каждого проекта. Содержит основные настройки проекта, пароли от баз данных и др.
  • project/index.php: центральный файл, который отвечает за запуск проекта. Он является вратами. Через него проходят все запросы, которые отправляются на сайт.
  • project/robots.php: файл, генерирующий содержимое для файла robots.txt (для поисковиков).
  • project/error.html: файл шаблона страницы непредвиденной ошибки.
  • project/mksymlink.sh: файл создания необходимых symlink для работы проекта.

Содержимое файла conf.php

Пример:

Структура фреймворка

project/app/io
├── app
│   ├── class
│   │   └── ...
│   ├── components
│   │   └── cms
│   │       ├── ajaxWidgetRender.php
│   │       ├── widgetModel.php
│   │       └── widgetModel4.php
│   ├── controller
│   │   └── cms20
│   │   │   ├── cmsController.php
│   │   │   └── optionsController.php
│   │   ├── cmsController.php
│   │   ├── cronController.php
│   │   ├── entityController.php
│   │   ├── gateController.php
│   │   ├── loginController.php
│   │   ├── logoutController.php
│   │   └── optionsController.php
│   ├── dictionary
│   │   ├── cms.json
│   │   └── io.json
│   ├── model
│   │   └── ...
│   ├── view
│   │   └── ...
│   ├── i.breadcrumbs.php
│   ├── i.cms.php
│   ├── i.social.php
│   └── i.sys.php
├── class
├── docs
├── examples
│   └── modules
├── lib
├── systpls
├── vendor
├── api.php
├── changelog
├── checkserver.php
├── cmd.php
├── composer
├── composer.json
├── cronTemplate.php
├── crypt.php
├── db.mongo.php
├── db.mysql.php
├── db.php
├── db.postgre.php
├── functions.php
├── gate.php.example
├── iodb.sql
├── ioform.php
├── iogrid.php
├── iomodel.php
├── log.php
├── main.php
├── mvc.core.php
├── mvc.model.php
├── mvc.model4.php
├── mvc.model4.remote.php
├── mysql.php
├── mysql_pdo.php
├── mysqli.php
├── niceTable.php
├── protocolv2.php
├── protocolv3.php
├── search.php
├── solr.php
├── twig.php
├── web_request.php
└── xml.php
  • io/app: главная папка, где хранятся функциональные файлы фреймворка. Папка, которая содержит всю логику фреймворка.
  • io/app/class: папка, содержащая классы для работы с базой данных.
  • io/app/components: файлы классов компонентов фреймворка.
  • io/app/components/cms/ajaxWidgetRender.php: файл класса виджетов CMS.
  • io/app/components/cms/widgetModel.php: файл класса виджетов CMS.
  • io/app/components/cms/widgetModel4.php: более новый файл класса виджетов CMS.
  • io/app/controller: папка, содержащая файлы по управлению страницами.
  • io/app/controller/cms20/cmsController.php: controller внешней части CMS (генератор страниц на основе настроек сайта в CMS).
  • io/app/controller/cms20/optionsController.php: controller панели управления сайтом в CMS.
  • io/app/controller/cmsController.php: старый controller внешней части CMS (генератор страниц на основе настроек сайта в CMS) (для очень старых проектов).
  • io/app/controller/cronController.php: controller для обращения к cron скриптам (для очень старых проектов).
  • io/app/controller/entityController.php: controller "общалки" для обращения к model.
  • io/app/controller/gateController.php: controller "общалки" для обращения к class.
  • io/app/controller/loginController.php: controller авторизации.
  • io/app/controller/logoutController.php: controller деавторизации.
  • io/app/controller/optionsController.php: controller панели управления сайтом в CMS (для очень старых проектов).
  • io/app/dictionary: папка, содержащая тексты переводов на различные языки.
  • io/app/dictionary/cms.json: файл словаря фраз для элементов CMS.
  • io/app/dictionary/io.json: файл словаря фраз для элементов фреймворка.
  • io/app/model: папка, содержащая файлы логики проекта (API).
  • io/app/view: папка, содержащая файлы интерфейсов (UI). Папка, содержащая html шаблоны на основе шаблонизатора Twig.
  • io/app/i.breadcrumbs.php: файл настроек массивов $breadcrumbs и $lineMenu (для дизайнов кабинета CABINET_VERSION = 1 и 2).
  • io/app/i.cms.php: файл настроек, PHP и Twig функций/фильтров для CMS (если CMS подключена).
  • io/app/i.social.php: файл настроек, PHP и Twig функций/фильтров для социальных элементов (для сообществ, соцсетей, agartu, ЕОП и др. т.п.).
  • io/app/i.sys.php: файл системных настроек фреймворка и проекта, PHP и Twig функций/фильтров, подключение к базам данных, подключение файлов i.cms.php, i.social.php, i.breadcrumbs.php, объявление основных $ioEnum констант фреймворка.
  • io/class: папка с классами фреймворка (для очень старых проектов).
  • io/docs: папка с различными инструкциями, касаемых фреймворка.
  • io/examples/modules: файлы JS модулей и библиотек (перенесено в CDN, но хранится также здесь для резерва).
  • io/lib: папка кастомных PHP библиотек фреймворка, которые по каким либо причинам нельзя установить через composer.
  • io/systpls: папка, содержащая системные шаблоны CMS (независимо от подключения CMS).
  • io/vendor: папка PHP библиотек, устанавливаемых через composer.
  • io/api.php: файл системных настроек фреймворка и проекта. Файл хранит в себе значения различных констант. API для серверов и докеров. В нем происходит объявление большинства глобальных переменных, констант фреймворка, функций для инициализации различных библиотек, путей к проектам, IP адресов серверов, языков, настроек $purify, функций подключения к базам данных, а также подключение основных классов фреймворка.
  • io/changelog: файл версий и описания изменений во фреймворке (change log).
  • io/checkserver.php: файл проверки на наличие на сервере установленных библиотек, необходимых для работы проекта.
  • io/cmd.php: файл функций "общалки" (для очень старых проектов).
  • io/composer: исполнительный файл composer.
  • io/composer.json: файл, содержащий список PHP библиотек composer, используемых во фреймворке.
  • io/cronTemplate.php: файл базового класса cron скриптов.
  • io/crypt.php: файл с функцией dsCrypt() (обратимое шифрование методом "двойного квадрата") (где используется, ныне неизвестно).
  • io/db.mongo.php: файл базового класса class для работы с БД MongoDB.
  • io/db.mysql.php: файл базового класса class для работы с БД MySQL.
  • io/db.php: файл базового класса для файлов классов db.mongo.php, db.mysql.php, db.postgre.php.
  • io/db.postgre.php: файл базового класса class для работы с БД PostgreSQL.
  • io/functions.php: файл списка PHP функций фреймворка.
  • io/gate.php.example: (для очень старых проектов).
  • io/iodb.sql: дамп таблиц базы данных iodb (центральная база фреймворка) в MySQL.
  • io/ioform.php: файл класса генератора HTML форм через model (для очень старых проектов).
  • io/iogrid.php: файл класса генератора HTML таблиц через model (для очень старых проектов).
  • io/iomodel.php: файл базового класса model (для очень старых проектов).
  • io/log.php: файл класса логирования фреймворка Event.
  • io/main.php: файл функций "общалки" (для очень старых проектов).
  • io/mvc.core.php: ядро фреймворка, файл классов IOWorkTimer, IOController, IOCore, IOHash, IOUser, IOSession, IOCoreData, IOCorePage, IOResult и различных функций, связанных с ядром.
  • io/mvc.model.php: файл базового класса model IOModel3, IOModel2, IOModel2Old (для старых проектов).
  • io/mvc.model4.php: файл базового класса model IOModel4 (для старых проектов).
  • io/mvc.model4.remote.php: файл базового класса удаленных model IOModelRemote4 (где используется, ныне неизвестно).
  • io/mysql.php: файл класса IO_MYSQL для работы с базой данных через переменную $iodb (для драйвера php_mysql) (устарело, использовалось для mysqli).
  • io/mysql_pdo.php: файл класса IO_MYSQL_PDO для работы с базой данных через переменную $iodb (для драйвера php_pdo).
  • io/mysqli.php: файл класса IO_MYSQLI для работы с базой данных через переменную $iodb (для драйвера php_mysqli) (использовалось до PDO).
  • io/niceTable.php: файл классов IONiceTable и IONiceTable2, дополняющих функционал model, для работы с NiceTable таблицами (для очень старых проектов).
  • io/protocolv2.php: файл функций "общалки" (для очень старых проектов).
  • io/protocolv3.php: файл функций "общалки" (для очень старых проектов).
  • io/search.php: файл класса IOSearchSphinx для работы с поиском через программу sphinx (для очень старых проектов).
  • io/solr.php: файл класса IOSolr для работы с поиском через программу solr (для очень старых проектов).
  • io/twig.php: файл инифиализации twig, а также базовых кастомных функций и фильтров фреймворка для twig.
  • io/web_request.php: файл класса WebRequest для работы с http запросами (вспомогательный класс для фреймворка).
  • io/xml.php: файл класса ioXML для работы с XML содержимым.

Архитектура проекта

  • Кластер – комплекс серверов, обслуживающий один проект. Кластер является целостной структурой, состоящий из нод, балансировшиков, серверов, баз данных…
  • Нода – комлпекс серверов, находящийся в одном датацентре, для уменьшения задержки обработки запросов. Нода в кластере синхронизируются между собой файлами и данными. Считается что нода всегда доступна, и данные с файлами нод в класетере одинаковые.
  • Шардинг – горизонтальное разбиение данных по нескольким серверам по определенному критерию;
  • Репликация – процесс копирования базы данных и постоянного копирования и применения изменений на этих базах данных. В итоге получается одинаковая база на разных серверах;
  • Программа прокси базы данных – программа, которая определяет, на какой шард и на какую реплику обратиться для получения данных;
  • Кэширование – сохранение результатов обработки информации по часто совершаемым запросам;
  • Балансировшик – программа, которая распределяет нагрузку от запросов пользователей между серверами приложениями, а также защишает сервера от ддос и прочих атак, на уровне сети.

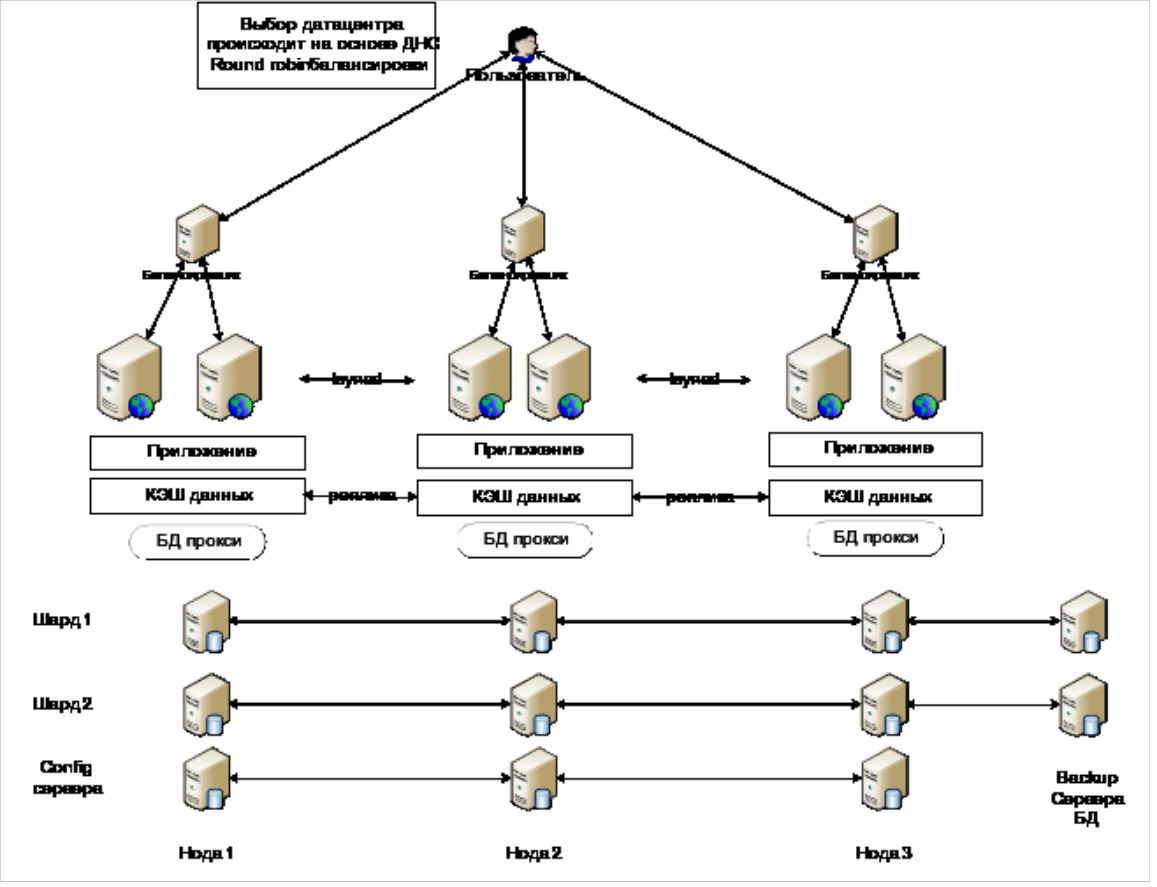

Описание схемы

  • Весь проект должен быть размещен минимум в трех географически удаленных датацентрах;
  • Выбор датацентра, к которому будет адресован запрос, будет выбран на основе DNS round robin балансировки;
  • В датацентрах размещены сервера, которые содержат следующие программы:
    • балансировшик, выделенный в отдельный сервер, задача которого переадресовывать запросы, согласно нагрузке серверов веб приложения;
    • приложение, которое содержит всю логику проекта и обрабатывает запросы пользователей, выделенное на отдельный сервер. На сервере, где расположено приложение, находятся файлы, которые загружаются пользователями, которые не предназначены для хранения в облачном хранилище (например, шаблон сайта). Синхронизация файлов происходит с помощью программы lsyncd;
    • кэш часто запрашиваемых данных от пользователей, расположенный на отдельном сервере;
    • кэш поиска необходимой информации по различным критериям, расположенный там же, где и кэш часто запрашиваемых данных (скорее всего это будет одна и та же программа);
    • программа прокси к базе данных для перенаправления запросов к репликам, расположенная на том же сервере, что и приложение;
    • конфиг сервер для mongodb, содержащий мета данные реплик, расположенный на отдельном сервере;
    • база реплика для каждого шарда, на каждый шард минимум три реплики. Каждая реплика на отдельном сервере;
  • Каждый веб сервер (приложение) должен обладать программой приложением, кэшем данных и программой прокси к БД;
  • На серверах располагается только один проект, никаких других проектов на этих серверах быть не должно;
  • Минимальное количество серверов для проекта - 3 сервера, размещенных в разных датацентрах, на которых размещены все необходимые программы;
  • Для увеличения производительности при росте данных можно наращивать серверные мощности:
    • Увеличивать количество шардов и реплик, работающих в режиме чтения;
    • Увеличивать количество серверов, отвечающих за кэширование;
    • Увеличивать количество серверов на котором размещено приложение для обработки запросов пользователя;
  • Обработка запроса от пользователя не должна превыщать 10 мс. В идеале 1мс.
  • Все сервера в проекте должны быть объединены в одну единую виртуальную сеть. Обмен трафиком должен происходить только через нее. Сеть должна быть децентрализованной. Пароли от сети должны меняться раз в день.
  • Арихитектура должна обеспечить доступ к домену test.<название сайта> для апробации новой версии приложения при его деплое;

Файлы проекта можно кэшировать с помощью программы lsyncd (статья).

Работа схемы

  • Пользователь открывает браузер и вводит адрес проекта;
  • С помощью DNS балансировшика должен выбираться ближайший незагруженный к пользователю сервер и отсылается запрос на него;
  • Программа принимает запрос и начинает его обработку;
  • Программа запрашивает кэш на наличие этих данных;
  • Если данных нет, программа обращается к прокси БД для обработки запроса;
  • Программа прокси на основе данных шардинга, которые находятся на конфигурационных серверах находит реплику, на которой размещены необходимые данные. Реплика должна находиться в этом же датацентре, что и сам прокси;
  • После нахождения реплики, прокси отправляет запрос к БД;
  • По возращении результата от прокси программе приложению, приложение должно сохранить в кэш вернувшийся ответ на запрос, чтобы в дальнейшем не обращаться лишний раз к базе;
  • Если запрос был на изменение данных, то приложение, должно сообщить всем кэширующим серверам, что данные изменены, пусть перехешируют;

Ограничения

  • Минимальное количество серверов на кластер – 3;
  • Минимальное количество серверов в шарде базы данных – 3;
  • Максимальное количество голосующих серверов в шарде при выборе первичного сервера – 7;
  • Не должно быть четного количества серверов;
  • Не должно быть сервера, где размещены несколько реплик одной и той же БД;
  • Среднее количество серверов на один проект – 21 (в одном датацентре содержится 1 балансер, 2 приложения, 1 конфиг, 2 шарда, кэш);
  • Рабочая нагрузка к базе данных – 3 000 запросов / сек;
  • Среднее количество запросов к базе данных для генерации одной страницы: 8 запросов;
  • Среднее количество активных пользователей – 300 пользователей / сек;
  • Максимальное время обработки одного http запроса – 10мс;
  • Коэффициент запаса прочности системы – 5;

Процесс обновления программного обеспечения

Обновление происходит по кластерно. Каждый сервер содержит следующие папки:

  • /srv/<название проекта>/www – симлинк на рабочую версию;
  • /srv/<название проекта>/test – папка симлинк на новую версию;
  • /srv/<название проекта>/v/<версия> - папка с версиями проекта, синхронизируется между нодами;
  • /srv/<название проекта>/tmp – временная папка;
  • /srv/<название проекта>/upload – сюда заливаются файлы из форм;
  • /srv/<название проекта>/data – папка с данными проекта, синхронизируется между нодами;

Процесс обновления происходит следующим образом:

  • Загрузить новую версию проекта в папку /srv/<название проекта>/v/<версия> на один из серверов;
  • Подождать пока произойдет синхронизация файлов по серверам;
  • Установить тестовый симлинк на новую версию. Теперь все сайты test.<домен сайта> будут ссылаться на сайт с новой версией, а www.<домен сайта> на текущую версию проекта;
  • Запустить скрипты, изменяющие данные базы данных;
  • Проверить работоспособность каждого сайта test.<домен сайта> и качество отображения;
  • Если все в порядке и ошибок не обнаружено, то изменить симлинк папки www на новую версию.
  • Теперь на каждом сайте кластера новая версия проекта.
